6G检波器带比较功能附件下载

本款产品集成检波器、高速比较器，工作频率范围在 9kHz-6GHz，检波功率范围是-35~+5dBm。可做连续检波使用；可支持 TTL 输出端口，输出 3.3V TTL 信号。封装为QFN3x3mm 。


应用：

特点： ◆宽带应用：9kHz～6GHz ◆大动态范围：＞40dB@3dB对数误差 ◆响应：快速响应 ◆单电源供电：3.3V ◆小尺寸封装：16脚,塑封 QFN 3x3mm


产品描述


本款产品集成检波器、高速比较器，工作频率范围在 9kHz-6GHz，检波功率范围是-35~+5dBm。可做连续检波使用；可支持 TTL 输出端口，输出 3.3V TTL 信号。封装为QFN3x3mm 。


典型参数


◆ 宽带应用：9kHz～6GHz

◆ 大动态范围：＞40dB@3dB对数误差

◆ 响应：快速响应

◆ 单电源供电：3.3V

◆ 小尺寸封装：16脚,塑封 QFN 3x3mm

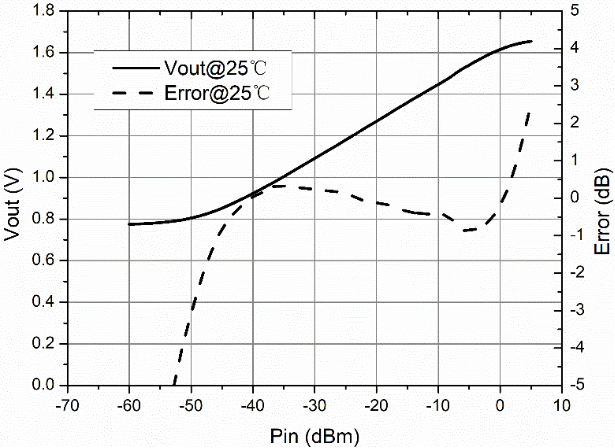

                        输入频率10MHz，对数输出&误差

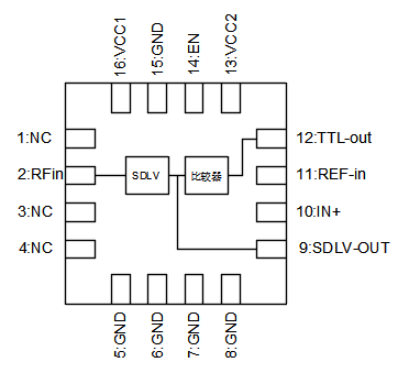

功能框图

典型电参数，Ta=25℃，VCC1=VCC2=EN=3.3V

参数

测试条件

最小值

典型值

最大值

单位

频率范围


9k


6G

Hz

检波功率

最小检波功率


-35


dBm

最大检波功率


5


dBm

SDLV输出， 管脚9

最小输出电压

RFIN端无信号输入， R≥10k


0.8


 V

最大输出电压

R≥10k@1.9GHz,0dBm


1.6


 V

对数视频上升时间

10%-90%


5


ns

对数视频下降时间

90%-10%


15


ns



比较输出，管脚10

输出高电平



3.3


V

输出低电平



0.5


V

上升延时

td2


30


ns

电源

检波器供电电压

 VCC1


3.3


V

检波器工作电流

IC1


85


mA

高速比较器供电电压

VCC2


3.3


V

高速比较器电流

IC2


10


mA


引脚说明


                                     引脚功能描述

序号

名称

功能描述

说明

1、3、4

NC

悬空

推荐接地

2

RFin

射频输入


5、6、7、8、15

GND

接地


9

SDLV-OUT

检波器输出


10

IN+

比较器差分正端


11

REF-in

参考电压输入


12

TTL-out

比较器输出


13

VCC2

比较器+3.3V


14

EN

检波器使能端


16

VCC1

检波器+3.3V



典型性能图



                                                              输入频率0.1MHz，对数输出&误差


                                                                                 输入频率1MHz，对数输出&误差

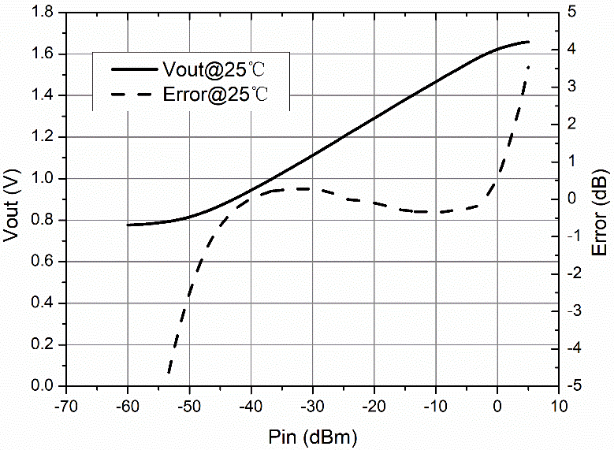

                                                                              输入频率10MHz，对数输出&误差


                                                        输入频率0.1GHz，对数输出&误差


                                                                  输入频率1GHz，对数输出&误差

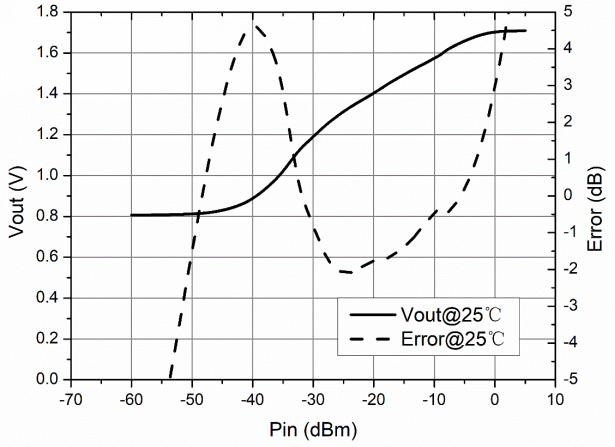

输入频率2GHz，对数输出&误差

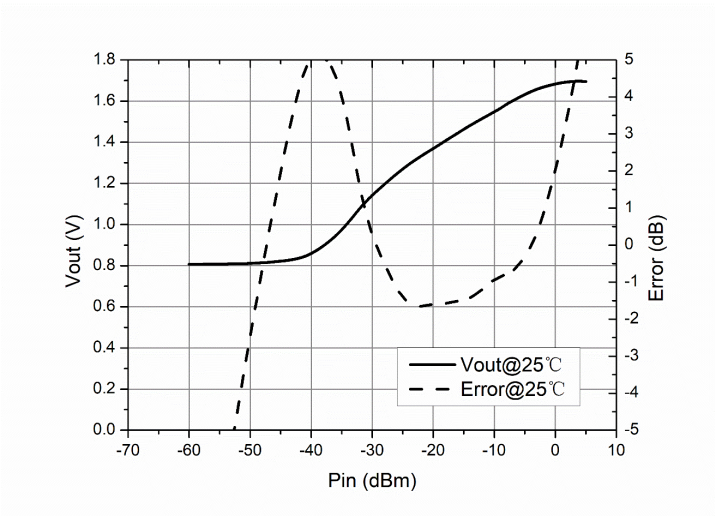

                                                                输入频率4GHz，对数输出&误差


                                                            输入频率6GHz，对数输出&误差

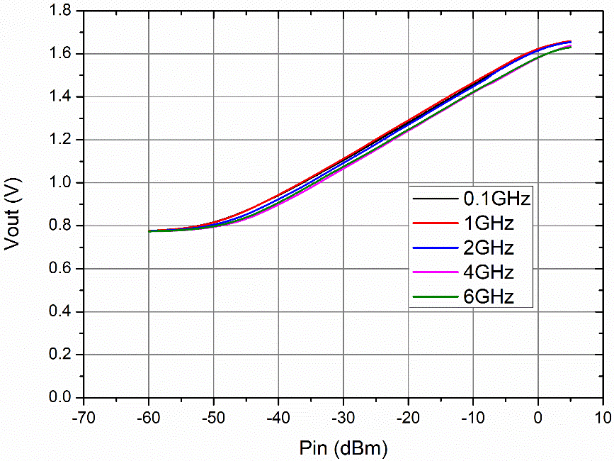

                                                                           对数输出 vs. 输入功率

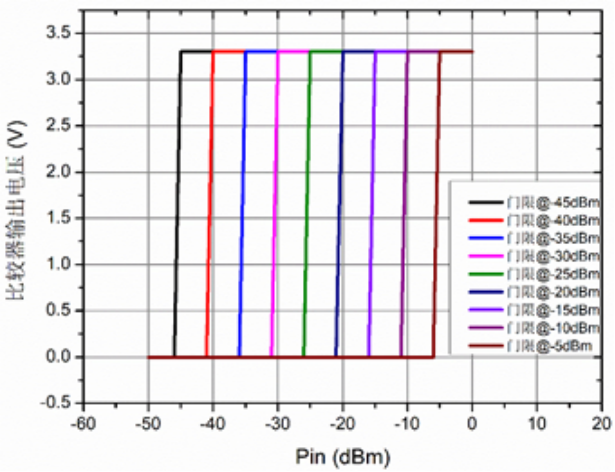

不同门限电平下的比较器输出





时序图
